熱交換器

機器概論

2025.10.22

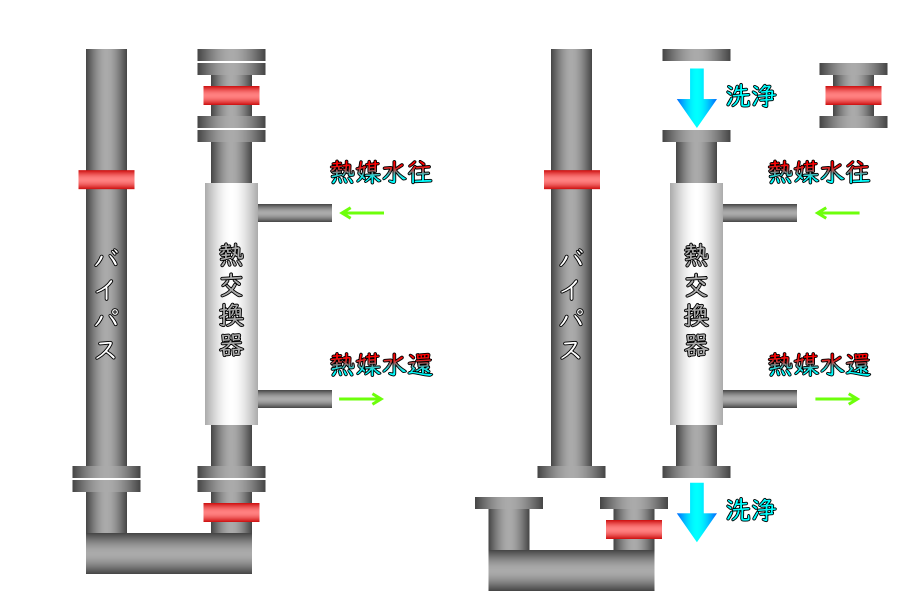

熱交換器の構造

熱源機器で作られた熱媒水(冷水・温水・ブライン)は各熱源補機ポンプで館内各所の循環系の熱交換器に送られています。

熱交換器は腐食しないチタン合金で作られており、外側を熱媒水、内側の細管を飼育水が流れ、チタン管越しに熱交換が行われます。このため、熱媒水と飼育水が混じることはありません。

熱交換器の熱媒水切り替え

熱媒水には必ず往管と還管があります。その組み合わせは以下の通りです。

冷水モード：冷水往還管(開)・温水往還管(閉)

温水モード：冷水往還管(閉)・温水往還管(開)

熱交換器に付随している熱媒水バルブは全部で4つ(冷2個・温2個)です。切り替え時は2か所のバルブを閉めて2か所のバルブを開けます。

また、バルブ切り替え後にモード切り替えスイッチを必ず切り替えてください。

鳥羽水族館の熱源機器

温水ボイラー(B-B01)

温水ボイラーB-B01はBCE棟の1階にあり、ここで温水を作っています。ここで作られた温水は、温水一次ポンプで温水集合管(ヘッダー)に送られたのち、温水二次ポンプで館内各所の加温水槽の熱交換器に送られています。また、温水ヘッダーには冷温水二...

ブラインチラー(BR-G01/02/03/04)

GHI棟1階には4基のブラインチラーがあります。大型機は2基(BR-G01とBR-G02)、小型機も2基(BR-G03とBR-G04)あります。ここで冷却されたブライン液は、下記の循環系の熱交換器に送られています。G3バイカル・G4イロワケ...

冷温水発生機(RB-01/RB-02)

冷温水発生機(RB-01/RB-02)はBCE棟一階にあり、夏期は冷水を、冬期は温水を作っています。本機で作られた熱源水は、夏期は冷水ヘッダー(集合管)、冬期は温水ヘッダー(集合管)に送られ、それぞれ冷水チラー(R-B03)または温水ボイラ...

冷水チラー(R-B03/R-G01/R-G02)

BCE棟冷水チラーBCE棟1階には、冷水チラーR-B03があります。ここで作られた冷水は、冷水一次ポンプで冷水集合管(ヘッダー)に送られたのち、冷水二次ポンプで館内各所の冷却水槽の熱交換器に送られています。また、冷水ヘッダーには冷温水二次ポ...

BCE棟熱源機器補機ポンプ(一次ポンプ・二次ポンプ・冷却水ポンプ)一覧

冷水一次ポンプは、冷水チラーで作られた冷水を循環させるためのポンプです。冷水チラー冷却ポンプは、冷水チラーの排熱を屋上の冷却塔へ送るためのポンプです。冷温水二次ポンプは、冷温水発生機で作られた冷温水(夏期は冷水・冬期は温水)を集合管からギャ...
