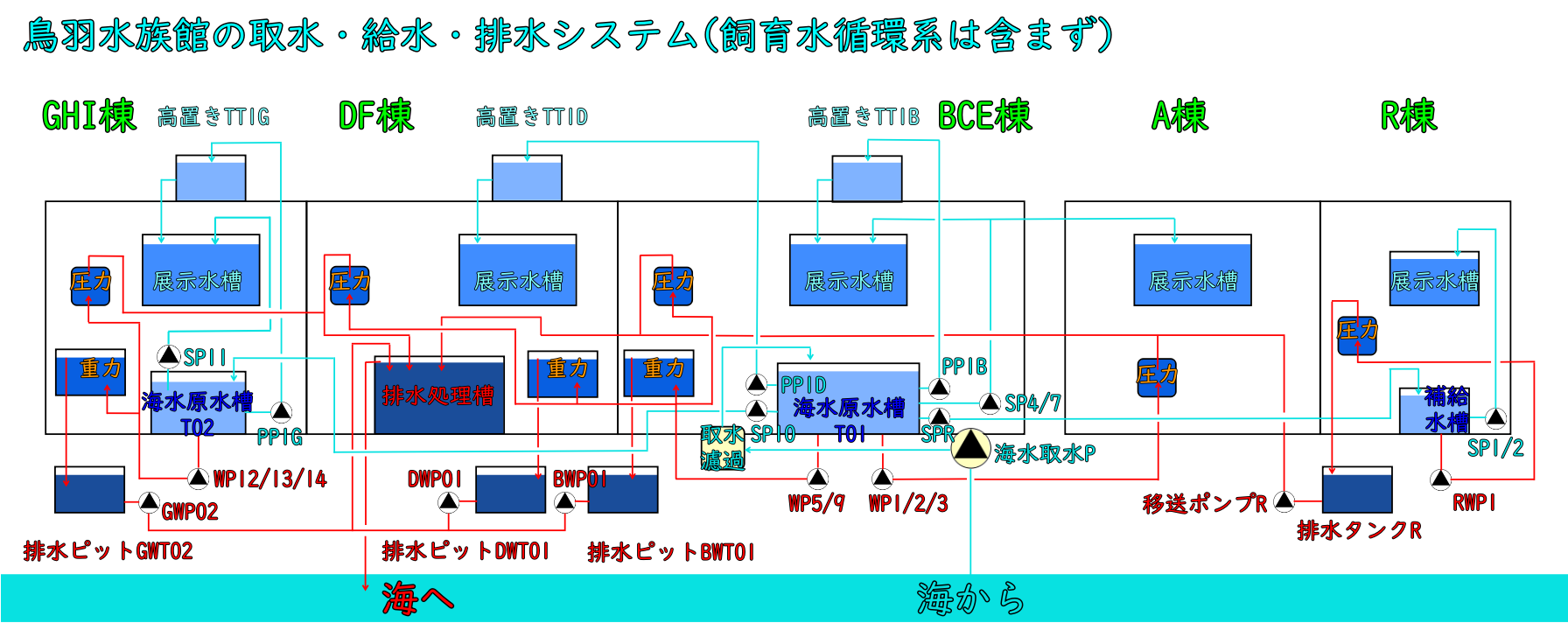

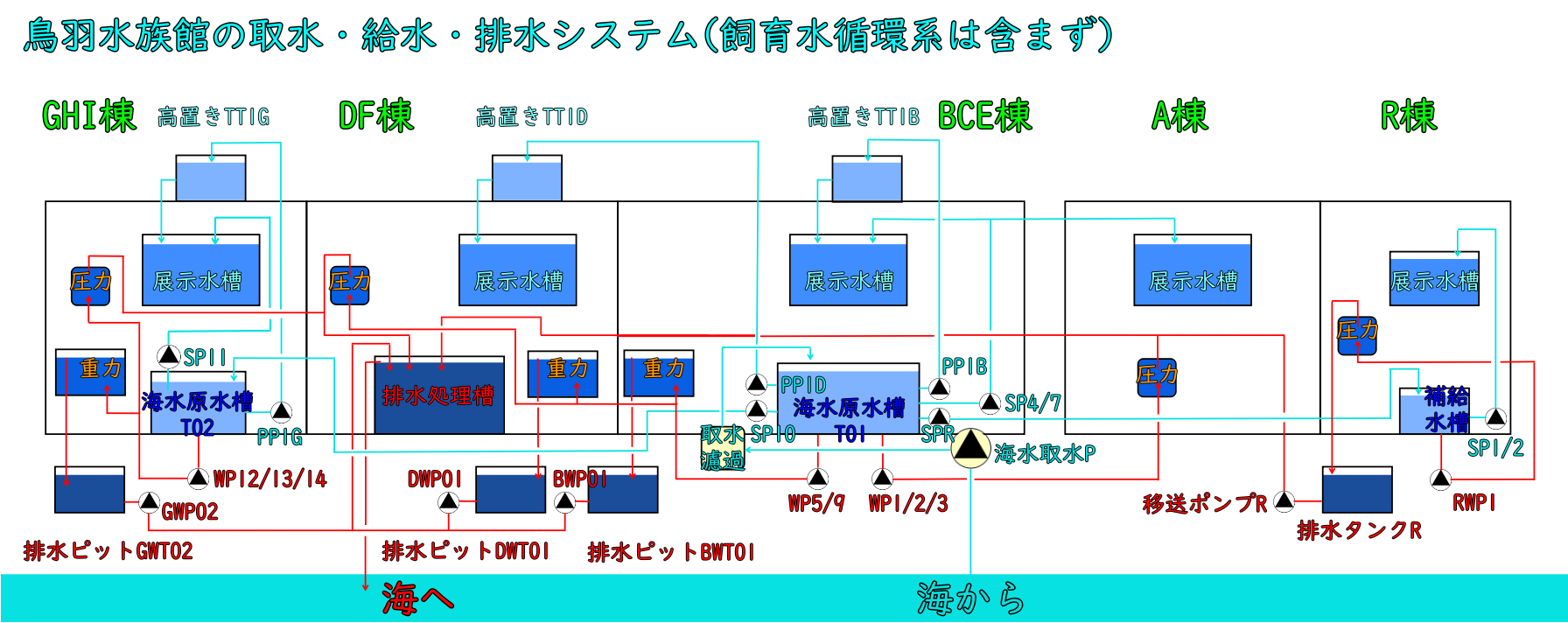

海水システム

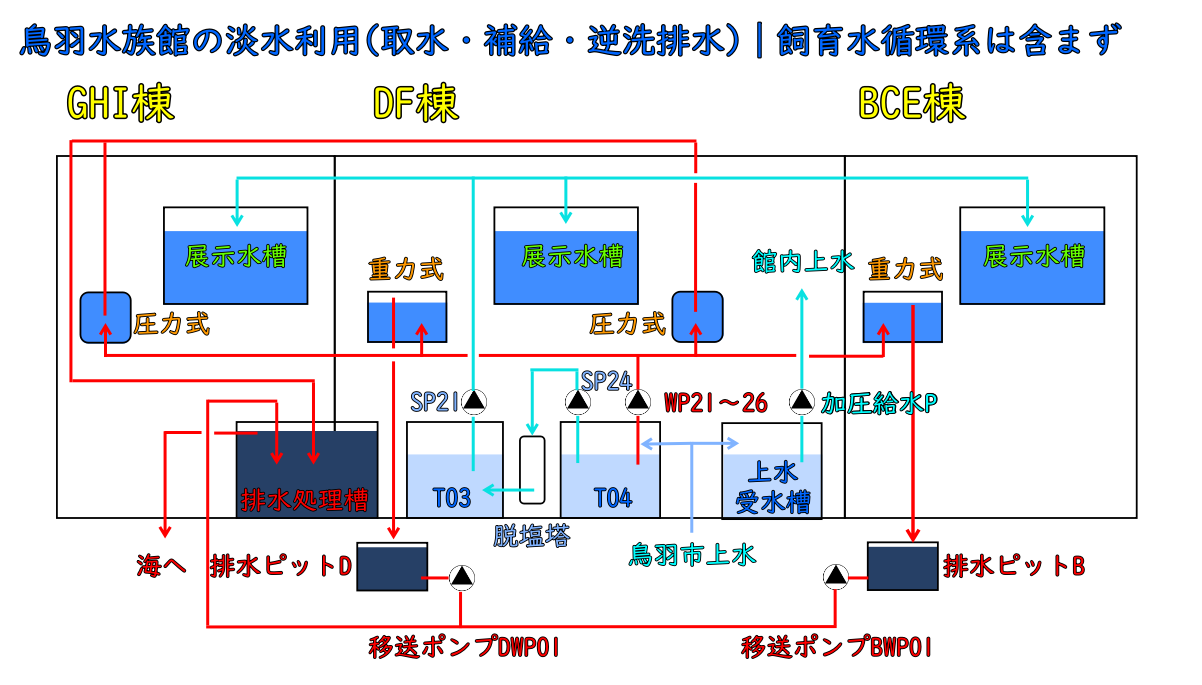

淡水システム

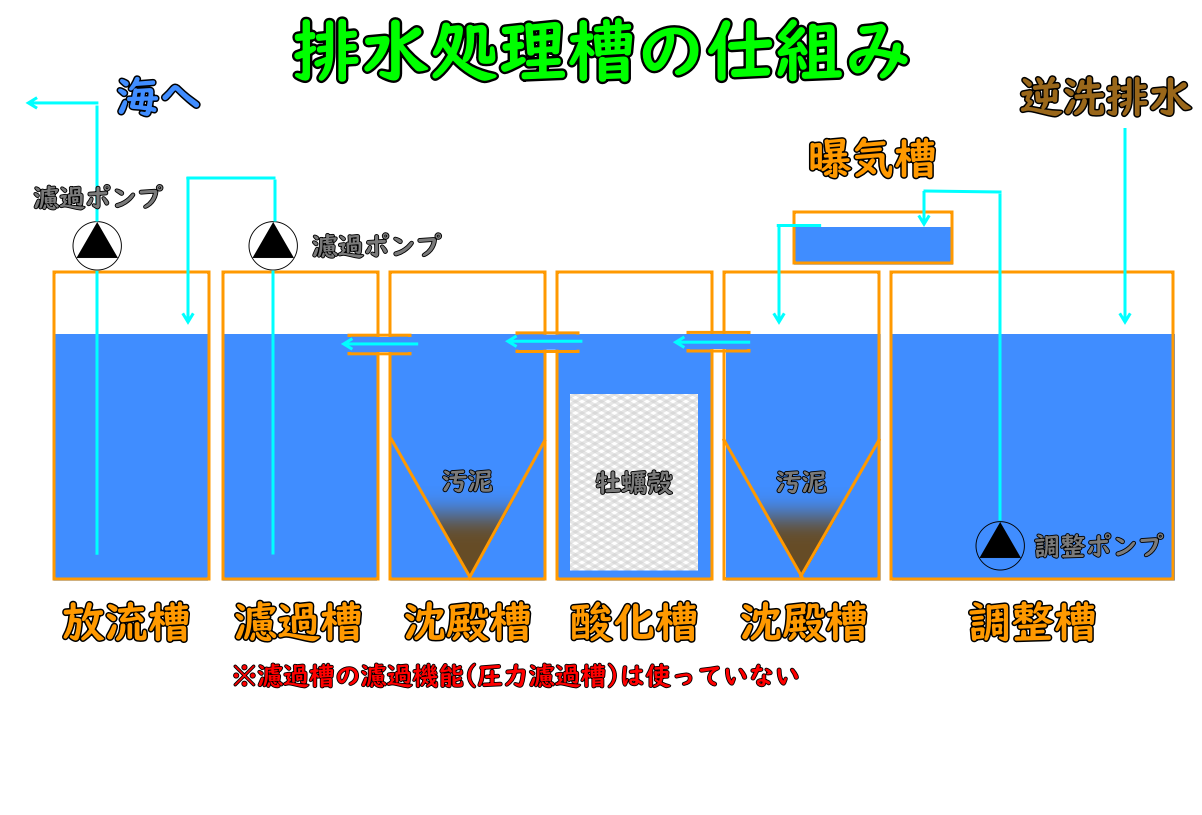

排水処理システム
逆洗排水は一時的に調整槽に貯留され、水中ポンプの調整ポンプで曝気槽に組みだされます。
排水は曝気槽でエアーレーションを受けて溶存酸素を増やされたのち、自然落下で沈殿槽に入ります。
沈殿槽では物理的なゴミは沈殿して汚泥となり、上澄み水のみ酸化槽に自然推移します。
酸化槽では牡蠣殻によって処理水が中和され、上澄み水のみ沈殿槽(最終沈殿槽)に自然推移します。
沈殿槽(最終沈殿槽)では再度物理的なゴミは沈殿して汚泥となり、上澄み水のみ濾過槽に自然推移します。
濾過槽には圧力式濾過器が併設されており、当初は稼動予定でしたが、想定以上にすでに処理水が浄化されているため、新設初期以降は使われおりません。このため、濾過槽は現在は単なる中継槽となっています。濾過槽から渦巻きポンプの濾過ポンプによって処理水は放流槽へ移送されます。
放流槽に貯水された処理済み水は、渦巻きポンプの放流ポンプによって海に放流されます。

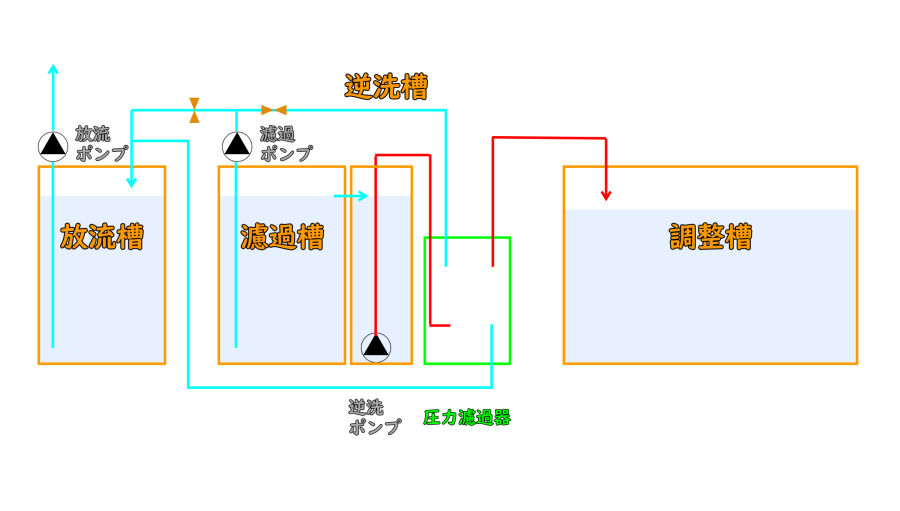

実際には使われていない濾過システム
濾過槽・逆洗槽・濾過器は、実際は使っていないシステムなので、混乱しないように情報ページ内では省略して記載していますが、実際には、上図のように非常にややこしいシステムになっています。
図は、濾過槽と濾過器を使って回した場合のフロー図です。
実際は、濾過槽から濾過器には送らず、放流槽へ直送しています。
また、逆洗排水は濾過槽に併設された逆洗槽に推移した水を逆洗ポンプで濾過器に送り、逆洗水は再度調整槽に戻す仕組みです。
逆洗排水経路

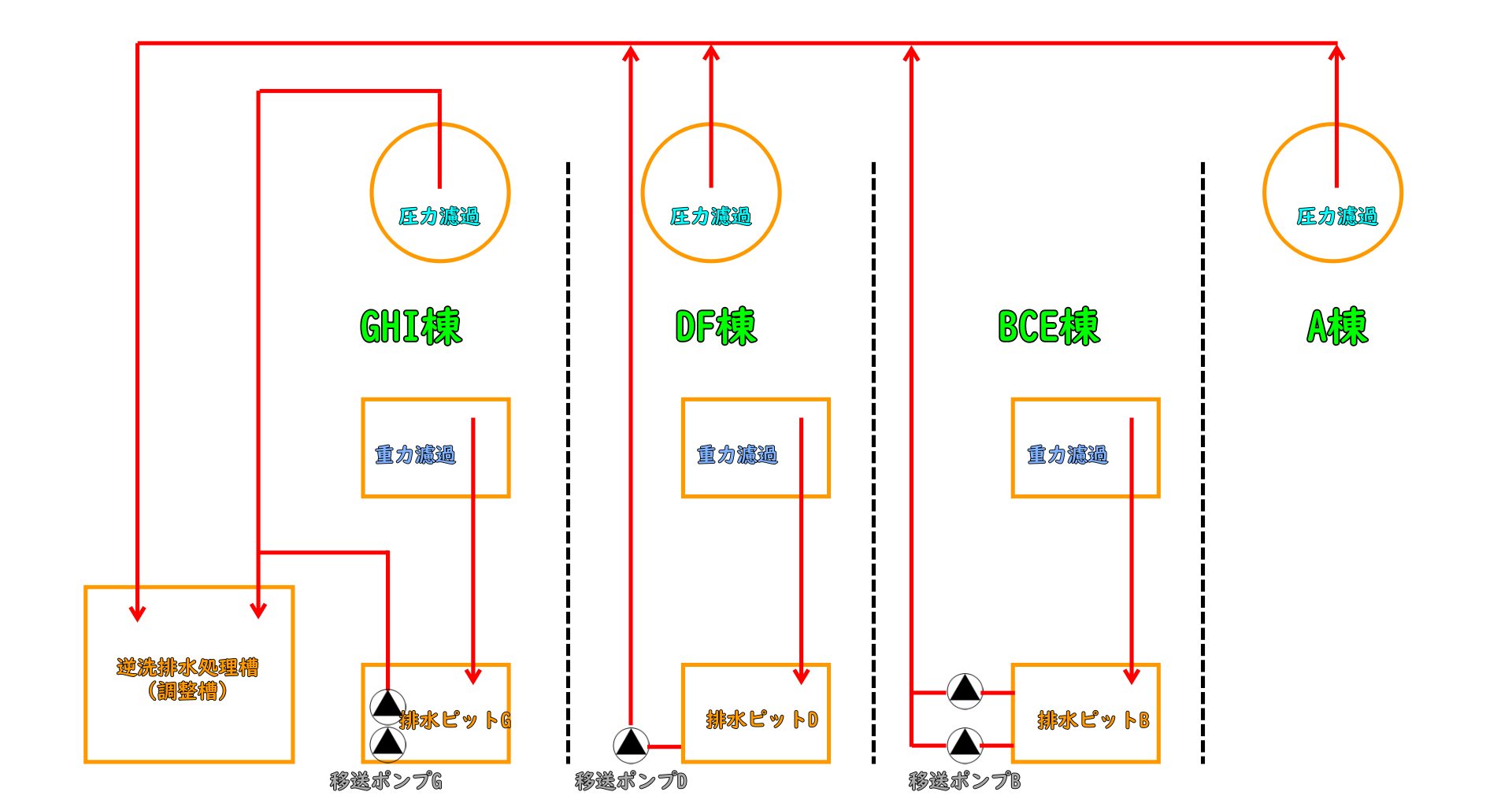

逆洗排水経路の概念フロー図
A棟海水圧力式濾過槽の逆洗排水経路
A棟の海水圧力式濾過器(AF01/AF02/AF03)の逆洗排水は逆洗排水処理槽(調整槽)へ直送されます。
BCE棟海水重力式濾過槽の逆洗排水経路
BCE棟の海水重力式濾過器(BF01/BF03/EF01)の逆洗排水は、排水ピットB(BWT01)に一度貯められた後に、移送ポンプB(BWP01/BWP02)によって逆洗排水処理槽(調整槽)へ移送されます。
BCE棟淡水重力式濾過槽の逆洗排水経路
BCE棟の淡水重力式濾過器(BF02)の逆洗排水は、排水ピットB(BWT01)に一度貯められた後に、移送ポンプB(BWP01/BWP02)によって逆洗排水処理槽(調整槽)へ移送されます。
DF棟海水圧力式濾過槽の逆洗排水経路
DF棟の海水圧力式濾過器(DF01)の逆洗排水は逆洗排水処理槽(調整槽)へ直送されます。
DF棟淡水重力式濾過槽の逆洗排水経路
DF棟の淡水圧力式濾過器(FF02/FF04/FF12)の逆洗排水は逆洗排水処理槽(調整槽)へ直送されます。
DF棟海水重力式濾過槽の逆洗排水経路
DF棟の海水重力式濾過器(DF01-1/DF02/DF08/DF12)の逆洗排水は、排水ピットD(DWT01)に一度貯められた後に、移送ポンプD(DWP01)によって逆洗排水処理槽(調整槽)へ移送されます。
DF棟淡水重力式濾過槽の逆洗排水経路
DF棟の淡水重力式濾過器(FF01/FF07/FF12)の逆洗排水は、排水ピットD(DWT01)に一度貯められた後に、移送ポンプD(DWP01)によって逆洗排水処理槽(調整槽)へ移送されます。
GHI棟海水圧力式濾過槽の逆洗排水経路
GHI棟の海水圧力式濾過器(GF04/IF01)の逆洗排水は逆洗排水処理槽(調整槽)へ直送されます。
GHI棟淡水圧力式濾過槽の逆洗排水経路
GHI棟の淡水圧力式濾過器(GF03/LF01)の逆洗排水は逆洗排水処理槽(調整槽)へ直送されます。
GHI棟海水重力式濾過槽の逆洗排水経路
GHI棟の海水重力式濾過器(HF01-1/HF03)の逆洗排水は、排水ピットG(GWT02)に一度貯められた後に、移送ポンプG(GWP02-1/GWP02-2)によって逆洗排水処理槽(調整槽)へ移送されます。
